BVD50 – Valvola a sfera bighiera con collari in PE codolo lungo

Serie per impianti PE
PVCPE100
Immagine dal campo immagine_1
Serie per impianti PE

Valvola a sfera in PVC bighiera a smontaggio radiale con collari in PE a codolo lungo per saldatura UNI EN 12201. Sfera tonda con lavorazione al tornio. Guarnizioni in EPDM con doppio O-R su asta, sedi sfera in PTFE. Pressioni di esercizio PN16 da D.16 a D.63, Nuove D.75,D.90, D.110 PN10.

Dati di imballo a richiesta

Codice/CodedDNLZHABCEFPNGrPackBox
BVD500202015468115550952372516128Upon requestUpon requestDownload
BVD5002525204695162601264443016202Upon requestUpon requestDownload
BVD50032322563107206681572783116318Upon requestUpon requestDownload
BVD50040403263124213801686613816444Upon requestUpon requestDownload
BVD500505040631452269629110694516698Upon requestUpon requestDownload
BVD50063635063170239116211167952161170Upon requestUpon requestDownload
BVD50075756580170330145321589260102475Upon requestUpon request
BVD5009090801101844041663918211172103855Upon requestUpon request
BVD501101101001152104402103119413283106325Upon requestUpon request
Pos.ComponentiMateriale
1maniglia1PVC
2asta1PVC
3corpo1PVC
4collare codolo lungo2PE
5ghiera2PVC
6sfera1PVC
7supporto1PVC
8guarnizione sfera2PTFE
9O-ring corpo2EPDM
10O-ring supporto1EPDM
11O-ring sfera2EPDM
12O-ring asta2EPDM

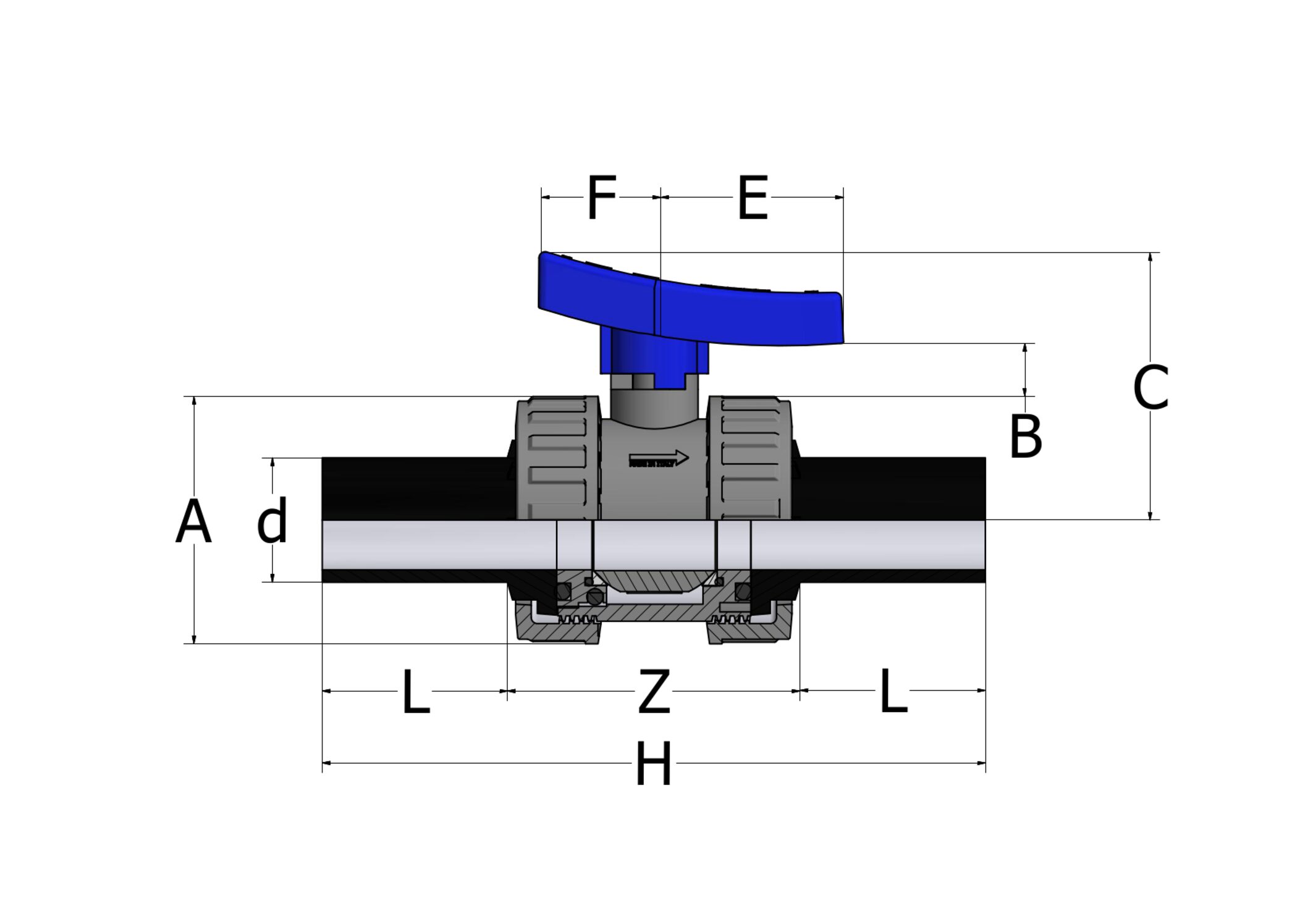

Dati dimensionali

Codice/CodedDNLZHABCEFPNGrPackBox
BVD500202015468115550952372516128Upon requestUpon requestDownload
BVD5002525204695162601264443016202Upon requestUpon requestDownload
BVD50032322563107206681572783116318Upon requestUpon requestDownload
BVD50040403263124213801686613816444Upon requestUpon requestDownload
BVD500505040631452269629110694516698Upon requestUpon requestDownload
BVD50063635063170239116211167952161170Upon requestUpon requestDownload
BVD50075756580170330145321589260102475Upon requestUpon request
BVD5009090801101844041663918211172103855Upon requestUpon request
BVD501101101001152104402103119413283106325Upon requestUpon request
Accedi o registrati Per visualizzare tutti i dati della tabella e altri contenuti come documenti e file 2D/3D e BIM

Componenti

BVD50 esploso new handle COMER S.p.A.

Pos.ComponentiMateriale
1maniglia1PVC
2asta1PVC
3corpo1PVC
4collare codolo lungo2PE
5ghiera2PVC
6sfera1PVC
7supporto1PVC
8guarnizione sfera2PTFE
9O-ring corpo2EPDM
10O-ring supporto1EPDM
11O-ring sfera2EPDM
12O-ring asta2EPDM
Accedi o registrati Per visualizzare tutti i dati della tabella e altri contenuti come documenti e file 2D/3D e BIM

RESISTENZE CHIMICHE

RESISTENZE CHIMICHE

Raccordi in plastica per applicazioni industriali e resistenze chimiche dei materiali termoplastici

Interroga la tabella interattiva delle resistenze chimiche dei materiali termoplastici e scopri quale materiale è adatto al tuo impianto.

Consulta la tabella
