Valvola a sfera in PVC specifica per applicazioni industriali, di tipo bighiera a smontaggio radiale con attacchi femmina filettato ISO 7/1.
Supporto regolabile, possibilità di smontaggio su entrambi i lati con impianto in pressione.
Sfera tonda con lavorazione al tornio.
Possibilità di staffaggio e predisposizione all’automazione tramite inserti filettati.
Guarnizioni in FPM con doppio O-R su asta, sedi sfera in PTFE.
Pressioni di esercizio PN16 da D.16 a D.63, PN10 da D.75 a D.110.
Valvole a sfera serie Industria
PVC
Valvole a sfera serie Industria

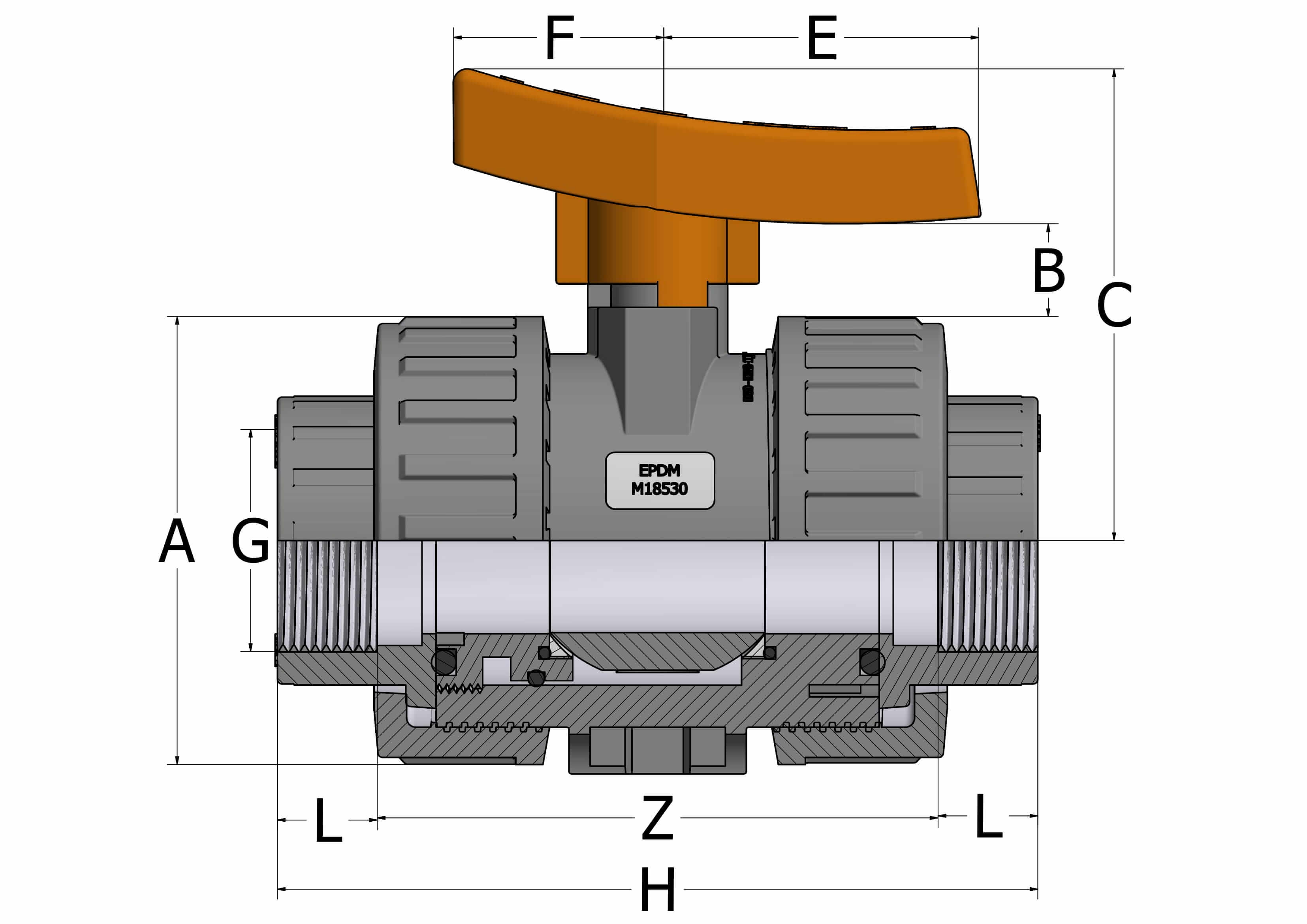

Dati dimensionali
| Codice/Code | G | DN | L | Z | H | A | B | C | E | F | PN | Gr | Pack | Box | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BVI31016 | 3/8" | 10 | 14 | 74 | 102 | 50 | 10 | 54 | 39 | 19 | 16 | 180 | 22 | M |  |
| BVI31020 | 1/2" | 15 | 16 | 70 | 102 | 50 | 10 | 54 | 39 | 19 | 16 | 170 | 22 | M | |
| BVI31025 | 3/4" | 20 | 19 | 82 | 120 | 60 | 11 | 64 | 47 | 22 | 16 | 270 | 32 | M | |
| BVI31032 | 1" | 25 | 22 | 86 | 130 | 68 | 13 | 74 | 55 | 25 | 16 | 380 | 22 | M | |
| BVI31040 | 1"1/4 | 32 | 26 | 97 | 149 | 80 | 18 | 87 | 60 | 30 | 16 | 570 | 22 | L | |
| BVI31050 | 1"1/2 | 40 | 31 | 103 | 165 | 96 | 20 | 100 | 68 | 35 | 16 | 900 | 18 | L | |
| BVI31063 | 2" | 50 | 38 | 123 | 199 | 116 | 20 | 118 | 80 | 40 | 16 | 154 | 10 | L | |
| BVI31075 | 2"1/2 | 65 | 44 | 130 | 218 | 145 | 25 | 150 | 90 | 45 | 10 | 2400 | 2 | M | |
| BVI31090 | 3" | 80 | 51 | 148 | 250 | 166 | 28 | 175 | 100 | 50 | 10 | 3810 | 2 | M | |
| BVI31110 | 4" | 100 | 61 | 168 | 290 | 210 | 28 | 200 | 120 | 60 | 10 | 6200 | 2 | L | |
Accedi o registrati Per visualizzare tutti i dati della tabella e altri contenuti come documenti e file 2D/3D e BIM

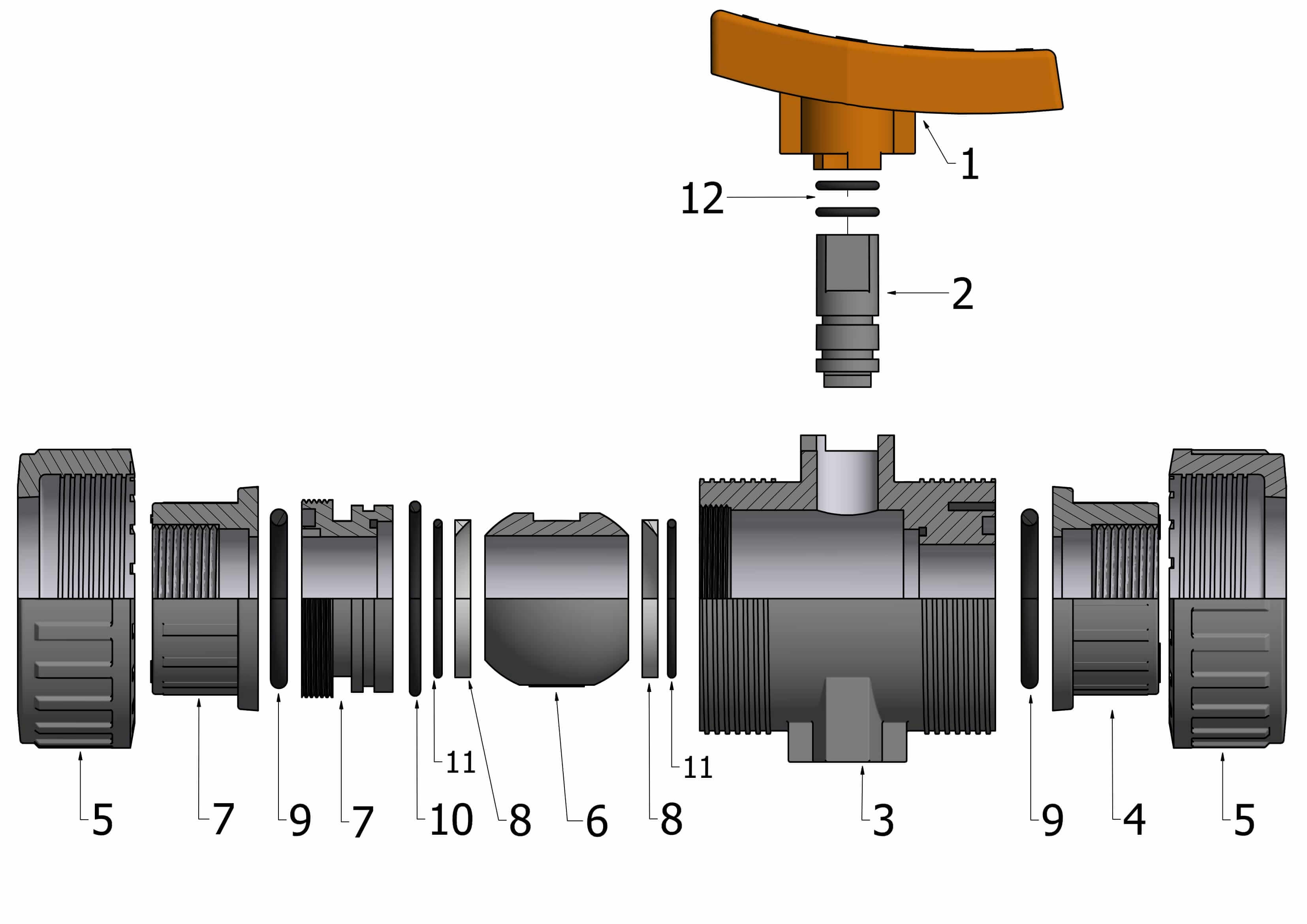

Componenti
| Pos. | Componenti | N° | Materiale |
|---|---|---|---|
| 1 | maniglia | 1 | PVC |
| 2 | asta | 1 | PVC |
| 3 | corpo | 1 | PVC |
| 4 | collare | 2 | PVC |
| 5 | ghiera | 2 | PVC |
| 6 | sfera | 1 | PVC |
| 7 | supporto filettato | 1 | PVC |
| 8 | guarnizione sfera | 2 | PTFE |
| 9 | O-ring corpo | 2 | FPM |
| 10 | O-ring supporto | 1 | FPM |
| 11 | O-ring sfera | 2 | FPM |
| 12 | O-ring asta | 2 | FPM |
Accedi o registrati Per visualizzare tutti i dati della tabella e altri contenuti come documenti e file 2D/3D e BIM
File Correlati al prodotto
Accedi o registrati per scaricare tutti i documenti, file 2D/3D e BIM
Panoramica
Codici prodotto
BVI31016BVI31020BVI31025BVI31032BVI31040BVI31050BVI31063BVI31075BVI31090BVI31110
Applicazione
Industria chimicaIrrigazioneSettore navalePiscineTrattamento acquaAcquedottisticaImpianti per AcquacolturaImpianti di desalinizzazioneIndustria alimentare
Diametro (")
3/8"1/2"3/4"1"1"1/41"1/22"2"1/23"4"
Materiale
PVC
Pressione Nominale (PN)
1016
Standard
Filettato BSP
Certificazioni
