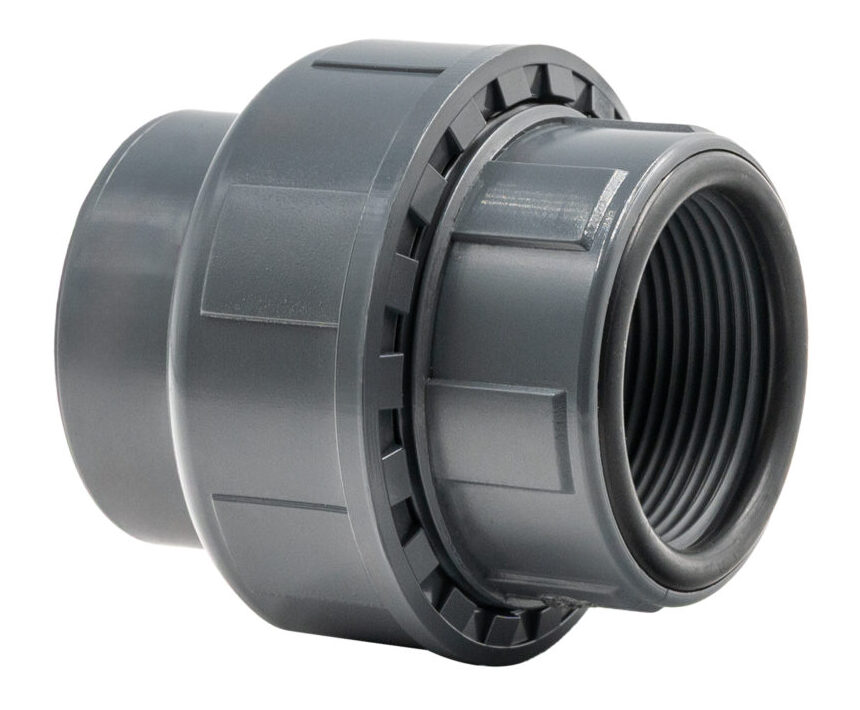

Raccordo in PVC bocchettone filettato femmina con O-ring esterno/incollaggio femmina
Progettato ad hoc per risolvere i problemi di applicazione dove si ha la necessità di una guarnizione in più posizionata esternamente.
Serie di passaggio
PVC
Serie di passaggio

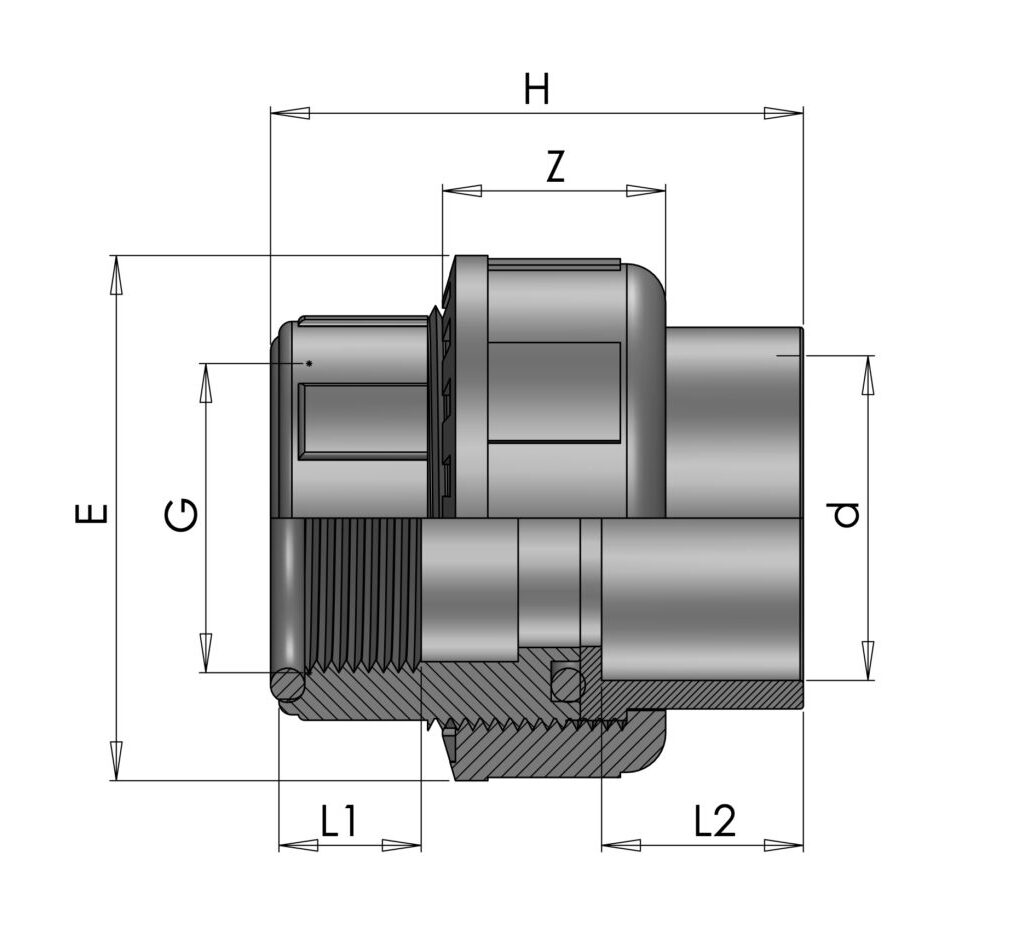

Dati tecnici dimensionali
| Codice / Code | G | d | Z | H | E | L1 | L2 | gr |
|---|---|---|---|---|---|---|---|---|
| UN82050FS | 1"1/2 | 50 | 34,5 | 82 | 81 | 22 | 31 | 200 |
| UN82063GS | 2" | 63 | 39 | 98 | 98 | 30 | 38,5 | 357 |
Accedi o registrati Per visualizzare tutti i dati della tabella e altri contenuti come documenti e file 2D/3D e BIM

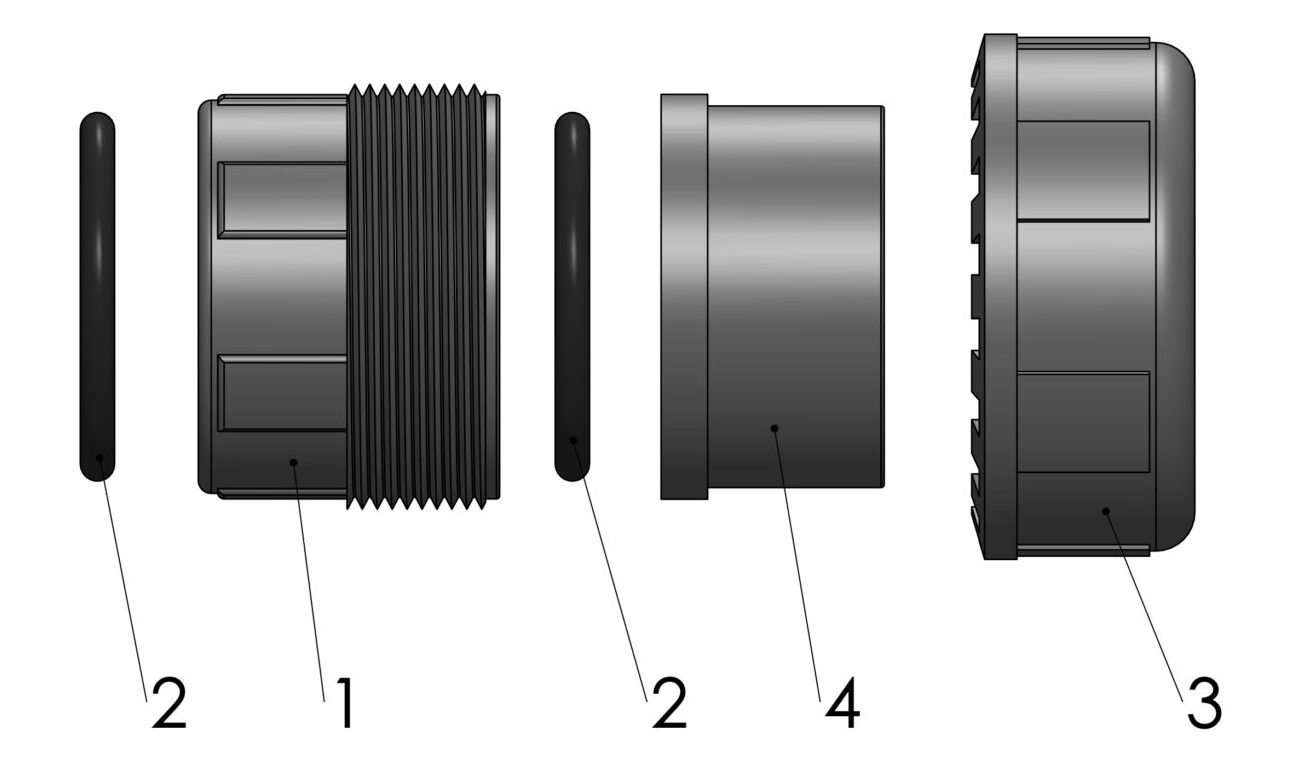

Componenti
| Pos. | Componenti | N° | Materiale |
|---|---|---|---|
| 1 | Pezzo fisso Bocc / Fixed nozzle piece | 1 | PVC |
| 2 | O-RING corpo / Body O-ring | 2 | EPDM |
| 3 | Ghiera PVC / PVC locknut | 1 | PVC |
| 4 | Pezzo folle / Idler piece | 1 | PVC |
Accedi o registrati Per visualizzare tutti i dati della tabella e altri contenuti come documenti e file 2D/3D e BIM
